В запутанном мире смешивания порошка и твердотельного смешивания достижение однородности без ущерба для целостности материала остается постоянной проблемой. Среди различных типов промышленных блендеровВ Двойной конус блендер -также известный как микшер V-Blender или Twin-Cone, стал краеугольным камнем эффективных, нежных и масштабируемых операций смешивания. Его симметричная геометрия и падающее действие делают его особенно хорошо подходящим для применений, где минимальное напряжение сдвига и высокая однородность имеют первостепенное значение.
В этой статье представлено подробное исследование принципов проектирования двойного конуса, эксплуатационной механики, характеристик производительности и его широкого использования в фармацевтических препаратах, пищевой промышленности, химической технике и производстве передовых материалов. Кроме того, он исследует, как недавние технологические достижения повысили ее функциональность, одновременно учитывая традиционные ограничения, такие как согласованность с партией в партии и эффективность очистки.
Основы проектирования: геометрия и механизм эксплуатации

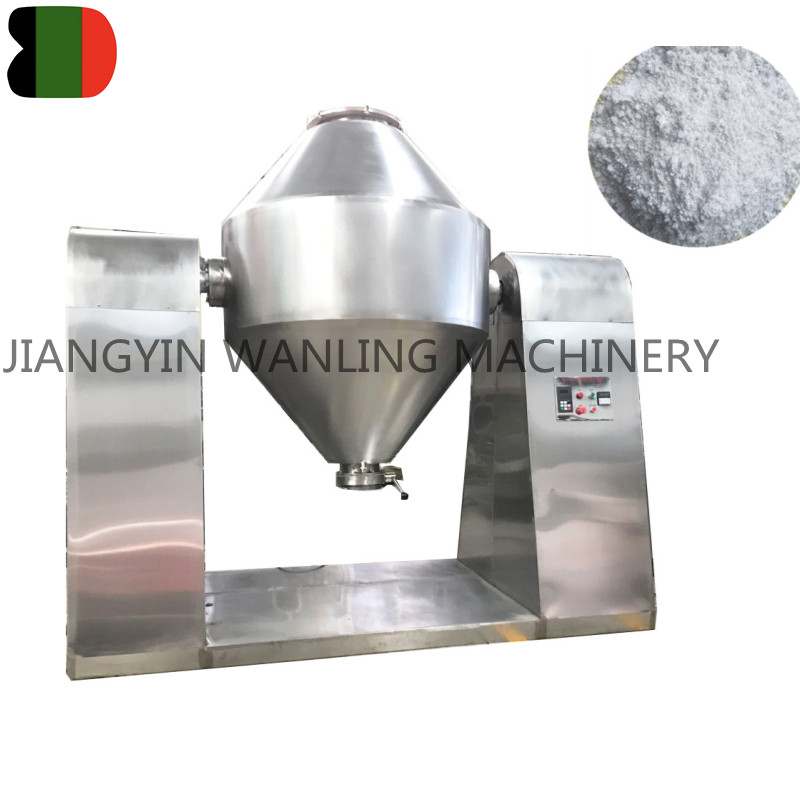

А Двойной конус блендер Получает свое название из своей подписи конфигурации-пара конических сосудов, соединенных на их открытых концах, чтобы сформировать симметричную, похожую на песочные формы. Эта сборка установлена на вращающейся оси, которая позволяет всей структуре медленно падать, вызывая сложное, но предсказуемое движение в порошковом слое.
Когда блендер вращается (обычно от 5 до 25 оборотов в минуту), порошки внутри испытывают комбинацию конвективное смешивание , диффузионное смешивание , и смешивание сдвига :
- Конвективное смешивание : Крупномасштабное движение порошковых масс из-за вращения сосуда.
- Диффузионное смешивание : Случайное смещение частиц в результате столкновений и гравитационного оседания.
- Смешивание сдвига : Межчастиц скользит по слоям во время цикла инверсии.
Из -за отсутствия внутренних агитаторов или лезвий, двойной конусный блендер придает Минимальное механическое напряжение На продукте, что делает его идеальным для хрупких или рыхлых материалов.
Преимущества производительности: однородность, масштабируемость и совместимость с материалами
Одной из наиболее убедительных особенностей двойного конуса является его способность производить очень однородные смеси, часто достигая уровней однородности ниже ± 1% отклонения. Этот уровень точности особенно критичен в таких отраслях, как фармацевтические препараты, где согласованность дозировки может напрямую влиять на терапевтическую эффективность и соответствие нормативным требованиям.
Более того, дизайн по своей природе поддерживает масштабируемое производство Полем Лабораторные подразделения с возможностями нескольких литров могут быть увеличены до промышленных версий, обрабатывающих несколько тысяч литров, при этом сохраняя постоянную динамику смешивания.
Совместимость материала является еще одной силой. Двойные конусные блендеры могут справиться:
- Свободные порошки
- Гранулированные материалы
- Сплоченные порошки (с правильной формулировкой)
- Теплочувствительные соединения
- Гигроскопические вещества (при работе в контролируемых средах)
Тем не менее, они, как правило, менее эффективны для порошков со значительными различиями в плотности или те, которые подвергаются сегрегации после смешивания, если не используются контрмеры, такие как оптимизированные последовательности нагрузки или антисегрегационные покрытия.
Приложения в ключевых отраслях
1. Фармацевтическое производство
В фармацевтическом секторе двойные конусные блендеры широко используются для смешивания до таблета активных фармацевтических ингредиентов (API) с наполнителями. Их мягкое смешанное действие сохраняет физические свойства чувствительных API и обеспечивает единообразие контента - существенное требование для выполнения руководящих принципов FDA и ICH.
2. Индустрия продуктов питания и напитков
Промышленность пищевой промышленности опирается на смеси специй до порошкообразных молочных продуктов, чтобы поддерживать консистенцию и однородность текстуры. Их конструкция из нержавеющей стали и простота очистки также соответствуют строгим стандартам гигиены.
3. Химическая обработка и пластика
Двойные конусные блендеры используются в составлении полимеров, пигментов и катализаторов, где даже распределение добавок имеет решающее значение для нижестоящей обработки и производительности конечного продукта.
4. Усовершенствованные материалы и керамика
В таких областях, как подготовка электродов аккумулятора, керамическое спекание и синтез наноматериалов, эти блендеры помогают достичь точной стехиометрии, необходимой для функциональных материалов.
Технологические улучшения: от ручных систем до умного смешивания
Хотя основная концепция двойного конуса оставалась в значительной степени неизменной с момента его создания, современные итерации включают в себя несколько инноваций, направленных на улучшение управления процессами, повторяемость и безопасность:
- Автоматизированный контроль вращения : Программируемые логические контроллеры (ПЛК) позволяют точно регулировать скорость вращения и время смешивания на основе характеристик материала.
- Пылавшая герметизация и интеграция инертной атмосферы : Для обработки взрывчатых или чувствительных к кислороду материалов, запечатанные системы с азотной очисткой в настоящее время являются стандартными.
- Порты отбора проб и встроенный мониторинг : Отбор проб в реальном времени и интеграция спектроскопии вблизи инфракрасных (NIR) включает в себя проверки качества в процессе, не прерывая цикл смеси.
- Системы CIP/SIP : Чистые на месте (CIP) и стерилизование на месте (SIP) усиливают гигиену и сокращают время простоя в регулируемых отраслях.
Эти улучшения не только повышают эффективность эксплуатации, но и поддерживают соблюдение хороших методов производства (GMP) и стандартов Industry 4.0.
Проблемы и ограничения: когда двойной блендер конус не хватает
Несмотря на многочисленные преимущества, двойной конусный блендер не является универсально применимым. Некоторые неотъемлемые ограничения включают:
- Более длительное время смешивания : По сравнению с смесителями с высоким сдвигом, достижение полной однородности может потребовать расширенных циклов, что может повлиять на пропускную способность в операциях с большим объемом.
- Остаточное удержание продукта : Из -за геометрии сосуда полный разряд может быть сложным без дополнительных механизмов, таких как вибрационные лотки или вакуумная помощь.
- Риск сегрегации после смешивания : Если не сбрасываться немедленно или осторожно обработать, смешанные порошки могут повторно сегрегировать в зависимости от размера, плотности или электростатического заряда.
Чтобы смягчить эти проблемы, инженеры часто используют Смешивание СПИД , оптимизируйте уровни заполнения (обычно 50–70% от общего объема) или интегрируйте блендер в линию непрерывной обработки с использованием промежуточных бункеров или систем переноса пневматического переноса.
Будущие тенденции и новые инновации
Заглядывая в будущее, эволюция блендера с двойным конусом формируется более широкими тенденциями в промышленной автоматизации, устойчивости и цифровизации:
- Цифровая технология Twin : Виртуальные копии физических блендеров позволяют обеспечить прогнозное обслуживание, моделирование процесса и оптимизация до начала фактического производства.
- Умные датчики и интеграция ИИ : Аналитика данных в реальном времени используется для динамической настройки параметров, обеспечивая оптимальные результаты смешивания с минимальным вмешательством человека.
- Модульные и мобильные блендерные единицы : Портативные системы с двойным конусом набирают обороты в гибких производственных настройках, особенно в организациях по разработке контрактов и производству (CDMO).
Кроме того, растущий акцент на непрерывное производство В фармацевтических препаратах и тонких химических веществах побуждает гибридные конструкции, которые сочетают в себе преимущества геометрии двойного конуса с полусредственными механизмами подачи и разряда.
